稳压器先导式安全阀

浏览量: 作者: 系统管理员 2024年05月29日

应用场景:稳压器先导式安全阀,作为压水堆核电厂冷却剂系统的超压保护利器,在华龙一号等核电站中每台机组设三台。当压力升至设定值时,阀门自动开启,排放蒸汽以卸压,保护管道设备安全;压力降低后,阀门自动关闭,确保系统稳定运行。

设计压力:17.23MPa

设计温度:360℃

公称通径:入口DN100,出口DN150

产品特点:

1)压力边界的密封性——作为反应堆一回路系统的最后一道安全卸压装置,先导式安全阀在达到开启压力前或阀门起跳重新关闭后,始终保持良好的密封状态,并在地震等条件下,依然保持良好的密封性能,防止一回路介质排放。

2)排放介质的多样性——传统安全阀仅需针对单一介质进行排放,而为了保证反应堆一回路系统的安全性,稳压器先导式安全阀能够排放蒸汽、空气或气体、液体等介质。

3)运行要求的复杂性——先导式安全阀要求不依赖任何外部介质实现动作,驱动传感机构、响应时间、主阀升程、整定压力及精度、启闭压差等有严格要求。

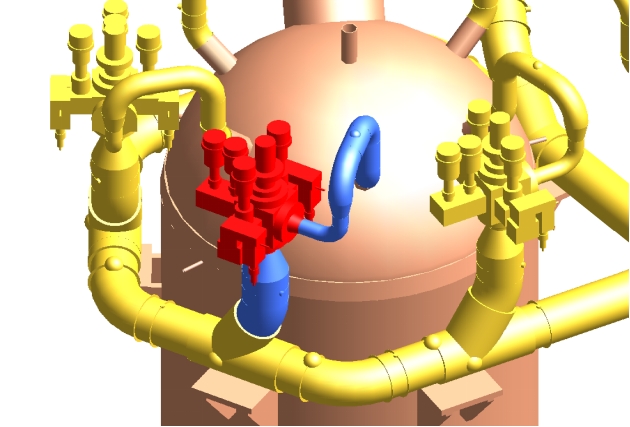

阀门安装在稳压器处位置

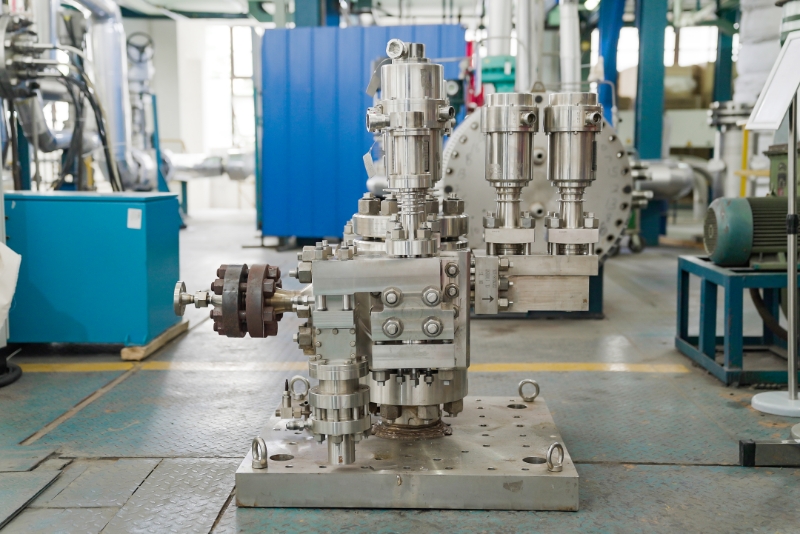

先导式安全阀1

先导式安全阀2
